焊接工装夹具是做什么的?

返回列表 来源: 发布日期: 2021.06.04


智能制造和大数据时代来临,很多的焊接生产加工等工作都依靠使用焊接机器人或者机械臂来完成,对于企业来说有面临由手工向自动化焊接转型的需要或者是现有的自动焊接方式不够完善,其中涉及到的焊接夹具设计问题,下面为大家解读怎样打造一个完美的焊接机器人焊接工装夹具?

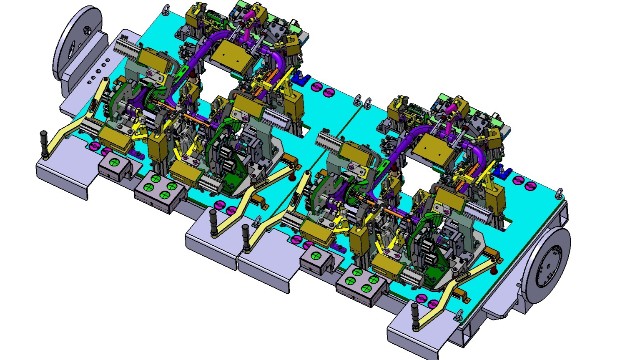

汽车消声器焊接夹具

 1、焊接机器人焊接夹具具有动作迅速、操作方便的特点,操作位置应处在工人容易接近、最易操作的部位。当机器人焊接夹具处于夹紧状态时,应能自锁。

 2、焊接夹具应有足够的装配、焊接空间,所有的定位元件和夹紧机构应与焊道应当保持适当的距离。

 3、焊接夹具需夹紧可靠,刚性适当。夹紧时不会破坏焊接的定位位置和几何形状,夹紧后既不会使焊件松动滑移,又不会让焊件的拘束度过大而生产较大的应力。

 4、机器人焊接工装夹具夹紧时不应破坏焊件的表面质量,夹紧薄件时,应限制夹紧力,或者采取压头行程限位、加大压头接触面积、加添铜、铝衬套等措施。

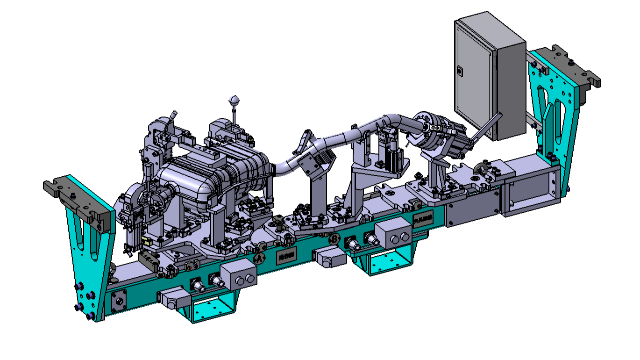

焊接夹具

 5、焊接机器人焊接夹具的施力点应位于焊件的支承处或者布置在靠近支承的地方,要防止支承反力与夹紧力、支承反力与重力形成力偶。

 6、为了便于控制,在同一个焊接夹具上,定位器和夹紧机构的结构形式不宜过多,并且尽量只选用一种动力 源。

 7、焊接机器人焊接夹具本身应具有较好的制造工艺性和较高的机械效率。
