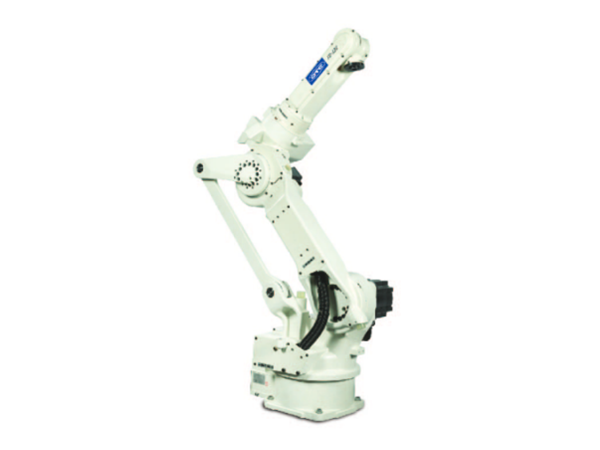

| 名称 | NA20 | ||
| 规格 | 垂直多关节 | ||
| 轴数 | 6 | ||
| 最大可搬重量 | 20KG | ||
| 位置重复精度 | ±0.07mm | ||
| 驱动方法 | AC伺服马达 | ||
| 驱动容量 | 7900W | ||
| 位置重复精度 | 绝对值编码器 | ||
| 动作范围 | 基本轴 | J1(旋转) | ±170° |
| J2(前后) | -70°~+60° | ||
| J7(旋转2) | - | ||
| J3(上下) | -140°~+240°（注1） | ||
| 手臂轴 | J4(回转) | ±180° | |
| J5(摆动) | -50°~+230° | ||
| J6(扭转) | ±360°（注2） | ||
| 最大速度 | 基本轴 | J1(旋转) | 3.40rad/s {195°/s} |
| J2(前后) | 3.32rad/s {190°/s} | ||
| J7(旋转2) | - | ||
| J3(上下) | 3.14rad/s {180°/s} | ||
| 手臂轴 | J4(回转) | 6.98rad/s {400°/s} | |
| J5(摆动) | 6.98rad/s {400°/s} | ||
| J6(扭转) | 10.5rad/s {600°/s} | ||
| 手臂负荷能力 | 允许扭矩 | J4(回转) | 43.7N·m |
| J5(摆动) | 43.7N·m | ||
| J6(扭转) | 19.6N·m | ||
| 允许惯性矩 | J4(回转) | 1.09kg·m2 | |
| J5(摆动) | 1.09kg·m2 | ||
| J6(扭转) | 0.24kg·m2 | ||
| 机器人动作范围截面面积 | 3.32m2x340° | ||
| 使用环境条件 | 温度：0~45℃、湿度： 20~80%RH （无结露） | ||
| 本体重量 | 355kg | ||
| 第3轴可载重量 | 20kg （注3） | ||
| 安装方法 | 地面、吊装 | ||
| 本体颜色 | 白色（芒赛尔色标10GY9/1） | ||
| 防护等级 | - | ||
注）1、机器人正装用于焊接时，第3轴的动作范围将受限制
2、第6轴的动作范围会因第5轴的姿态而受限制
3、根据手腕轴的搭载重量不同，可搭载的重量也会有不同
