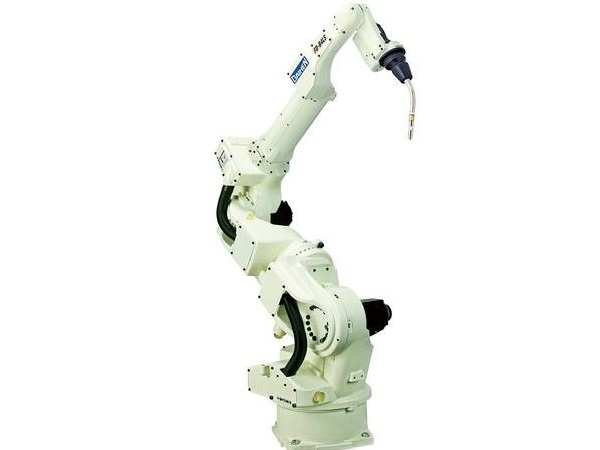

  • 机器人FD-B4S
OTC机器人FD-B4LS

电缆内藏型7轴机器人,可以实现高水平方便性

OTC工业机器人手动操作方便

适用范围广

全国热线

400-101-3809

产品·介绍

好口碑源自韦尔迪对品质的执着

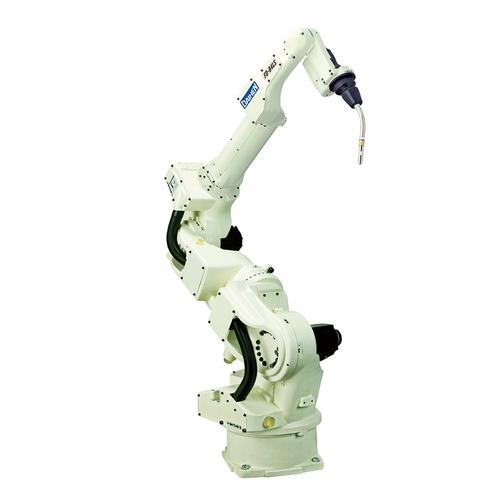

OTC工业机器人

机器人FD-B6系列
电缆内藏型7轴机器人,可以实现高水平方便性
OTC工业机器人手动操作方便
OTC工业机器人适用范围广


产品·参数

好口碑源自韦尔迪对品质的执着
构造 垂直多关节型
轴数 7
手臂最大可搬重量 4 kg
位置重复精度 ±0.08mm(注1)
驱动方法 AC伺服马达
驱动容量 5650W
位置反馈 绝对值编码器
动作范围 基本轴 J1(旋转1) ±170°
J2(前后) -145°~+75°
J7(旋转2) ±90°
J3(上下) -170°~+154°
手臂轴 J4(回转) ±155°
J5(摆动) -45°~+225°(注2)
J6(扭转) ±205°(注2)
最大速度 基本轴 J1(旋转1) 3.40rad/s{195°/s}
J2(前后) 3.49rad/s{200°/s}
J7(旋转2) 2.79rad/s{160°/s}
J3(上下) 3.49rad/s{200°/s}
手臂轴 J4(回转) 7.33rad/s{420°/s}
J5(摆动) 7.33rad/s{420°/s}
J6(扭转) 10.5rad/s{600°/s}
手臂负荷能力 允许扭矩 J4(回转) 10.1N.m
J5(摆动) 10.1N.m
J6(扭转) 2.94N.m
允许惯性矩 J4(回转) 0.38kg.m²
J5(摆动) 0.38kg.m²
J6(扭转) 0.03kg.m²
机器人动作范围截面面积 5.28m² ×340°
使用环境条件 温度:0~45℃、湿度:20~80%RH(无结露)
本体重量 321kg
上部手臂可载重量 10kg
安装方法 地面(注4)
本体颜色 白色(芒赛尔色标10GY9/1)

注1:位置重复精度遵照JIS B 8432 是标准的工具中心点(TCP)测量

2:第6轴的动作范围可能因第5轴的姿势而受到限制

注3:上部手臂可搬重量随着最大可搬重量可以变化

注4:需要侧挂、吊装规格时请咨询我司销售人员


场景·案例

焊接场景案例


焊接·效果

焊接效果图2



热品推荐 / Hot product
OTC焊接机器人

韦尔迪促销OTC机器人

OTC机器人,日本品牌,搭载OTC焊机、FD-19控制柜、示教盒、变压器。韦尔迪焊接机械手公司18年连续代理销售,价格实在,本月促销,欢迎咨询。韦尔迪OTC焊接机器人,大量应用汽车部件,健身器材,金属家具,医用器械,电动车等行业。同时韦尔迪可以提供解决化方案,根据您的产品要求,定制变位机,夹具,OTC机器人焊接工作站,自动化生产线。
机器人FD-B6L系列

OTC机器人FD-B6L系列

实现行业高水准的运作速度,缩短作业节拍时间;5,6轴马达内藏于手臂内,从而避免了与夹具,工件的干涉。
机器人FD-B6系列

OTC机器人FD-B6系列

实现行业高水准的运作速度,缩短作业节拍时间;可搬重量为6KG,可搭载各种焊枪和传感器,非常适用于搬运用途。
机器人FD-V8系列

OTC机器人FD-V8系列

OTC焊接机械手5,6轴马达内藏于手臂内,从而避免了与夹具,工件的干涉。可搬运重量提高30%达到8kg,可轻松搭载各种焊枪及传感动器,同时非常适合于搬运用途。
