  • FD-V80

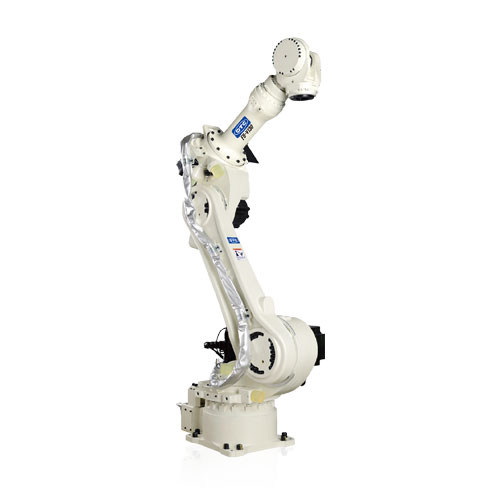

OTC机器人FD-V80

纤细的设计有效避免干涉,更好的兼容宽广的动作范围与狭小的干扰半径;实现高水平的动作速度;与标准通信规格的应用电缆兼容分布于机器人底座至轴肩内。


全国热线

400-101-3809

产品·介绍
好口碑源自韦尔迪对品质的执着
机器人FD-B6系列

  纤细的设计有效避免干涉,更好的兼容宽广的动作范围与狭小的干扰半径

实现高水平的动作速度;与标准通信规格的应用电缆兼容分布于机器人底座至轴肩内。

p 点范围

产品·参数

好口碑源自韦尔迪对品质的执着

型号
FD-V80
构造
垂直多关节型
轴数 6轴
负载 80kg
重复定位精度 ±0.08mm
驱动方式 AC伺服马达
驱动容量
15W
位置反馈
绝对值编码器
动作范围 基本轴J1 ±180°
基本轴J2 ﹣155°~﹢90°
基本轴J3 ﹣185°~﹢220°
手臂轴J4 ±360°
手臂轴J5 ﹣35°~﹢215°
手臂轴J6 ±360°
最大速度 基本轴J1 2.44rad/s{140°/s}
基本轴J2 1.92rad/s{110°/s}
基本轴J3 2.44rad/s{140°/s}
基本轴J4 3.05rad/s{175°/s}
基本轴J5 3.05rad/s{175°/s}
基本轴J6 4.45rad/s{255°/s}
荷载能力 允许扭矩J4 433N·m
允许扭矩J5 430N·m
允许扭矩J6 294N·m
允许惯性矩J4 31.4kg·m²
允许惯性矩J5 31.4kg·m²
允许惯性矩J6 11.9kg·m²
机器人动作范围截面面积 9.53m²x360°
周围温度·湿度 温度:0~45°C、温度:20~80%RH(不结露)
本体重量 780kg
上部手臂可载重量 25kg
保护等级 基本轴(J1、J2、J3轴)IP54 手臂轴(J4、J5、J6轴)IP65/67(注2)
安装方式
地面/侧挂/吊装
本体颜色 白色
