  • 汽车消声器工装夹具

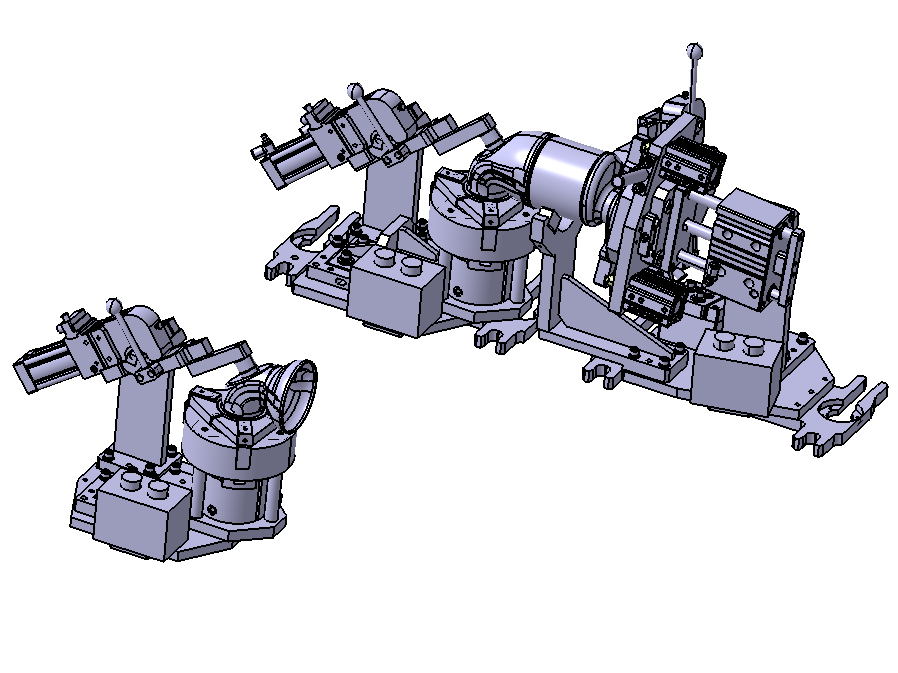

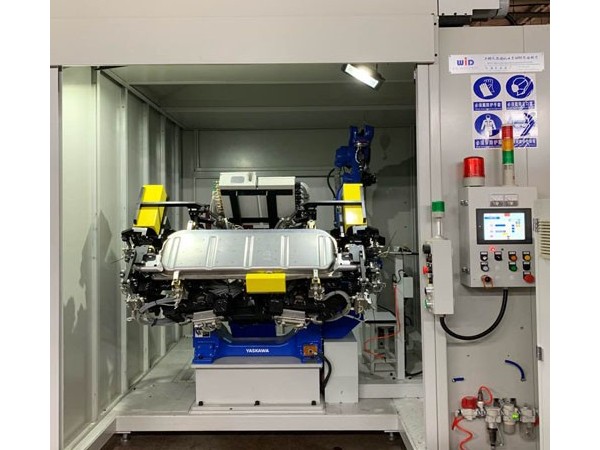

汽车消声器工装夹具

汽车消声器分热端和冷端,产品工件较多,通过分序焊接,模块化的设计,对单独模块化产品进行独立焊接,最后将各模块化的产品组装总成,焊接成品。


全国热线

400-101-3809

汽车消声器工装夹具设计原则(多序焊接),主要遵循汽车工装夹具设计原则:
1.多序焊接,可保证每序的焊接精度;
2.手动预压紧,保证装件精度;
3.安装漏件感应器,防止工人漏装工件;
4.高加工精度,保证使用过程中工件定位的稳定性和可靠性;
5.使用气缸夹紧固定,有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程;
6.合理设计,满足装夹过程中的简单与快速操作;
7.易损零件是可以快速更换的结构,条件充分时最好不需要使用其它工具进行;
8.具有三方向可调特性,满足夹具在调整或更换过程中重复定位的可靠性;

CC-01

第一序

CC-07

第二序

CC-06

第三序

CC-05

第四序

CC-04

第五序

CC-03

第六序

CC-02

第七序

热品推荐 / Hot product
机器人FD-B6系列

OTC机器人FD-B6系列

实现行业高水准的运作速度,缩短作业节拍时间;可搬重量为6KG,可搭载各种焊枪和传感器,非常适用于搬运用途。
机器人FD-B6L系列

OTC机器人FD-B6L系列

实现行业高水准的运作速度,缩短作业节拍时间;5,6轴马达内藏于手臂内,从而避免了与夹具,工件的干涉。
机器人FD-V8系列

OTC机器人FD-V8系列

5,6轴马达内藏于手臂内,从而避免了与夹具,工件的干涉。可搬运重量提高30%达到8kg,可轻松搭载各种焊枪及传感动器,同时非常适合于搬运用途。
机器人水平三轴焊接变位机

机器人水平三轴焊接变位机

水平三轴回转变位机,通过三轴高精度私服马达运转,使得双工位切换机器人自动完成焊接,根据工件参数、节拍,选择机器人单机或双机焊接作业。
